本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车风能发直流电汽轮机变配电盘的效用： 1、节省的计算交流电源。 2、省事对电路原理的关合实际操作。 3、有较高的安全管理或许防护高等级，能形象的表示集成运放的导通情况。

项目名称：656KW柴油发动机来发同步电空气能热泵单机配电箱主要元件明细清单
电气安装箱包括电气元件汇总表
序列号	名稱	参数的规格	方	总数	批发厂家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电量热泵机组管理器	HGM6110	只	1	众智
3	带发发动机轉速的控制器接线图	C2002	只	1	孚创
4	直流电电源线板块	DC24V	只	1	众智
5	大型中央延时继电器开关	HH54P    DC24V	只	2	正泰
6	全自动中继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

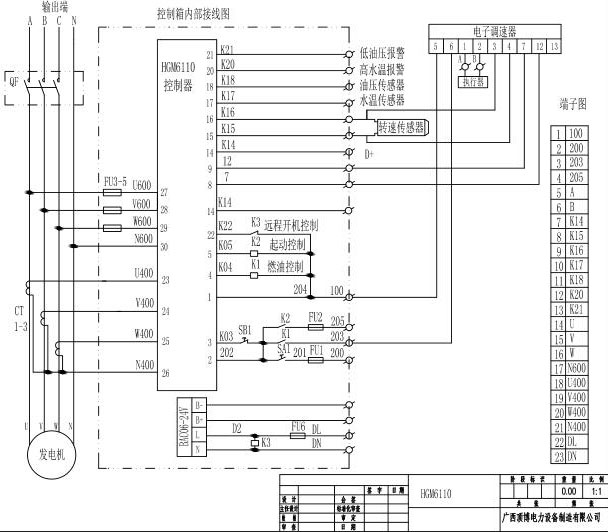

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.cqycl168.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
