前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调压器为物理新线路式调压器，其搭建如下图一样。I号喷真空泵调压器重点由控制器件、飞球、调压拉簧、传输局部和使用局部等分解成。I号喷真空泵调压器的控制器件为拥有60°。锥面的控制器盘。在控制器盘的內侧有三个沿径向的半环形凹型。控制器盘压紧在控制器轴套上而两者之间串成一体式，最后依据半圆键和拉紧螺母使其和喷真空泵的轴承轴相互连接。

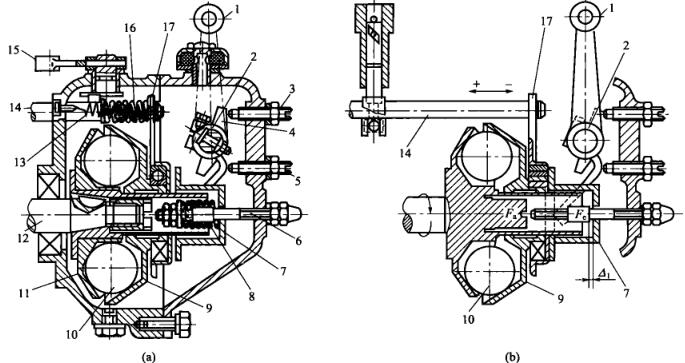

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个直径怎么算为25.4mm的飞球放于能够盘的凹槽体内，随能够盘同吃翻转。飞球另外侧为与水平线成45°锥面的拉力盘，拉力盘滑套在能够轴套上。上班时飞球的离心式力做用在拉力盘上，其支承分力Fa.将使拉力盘沿支承拖动。套裝在拉力盘.上的拖动联轴器和传输板也一起走动。传输板上边套在泵油螺杆上，因为泵油螺杆也一起走动，于是变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
